مقاومت شنت 100 آمپر 75 میلی ولت | دقت 0.5
﷼10.000.000
مقاومت شنت 40 آمپر 60 میلی ولت | دقت 0.5
﷼8.000.000
مقاومت شنت 150 آمپر 75 میلی ولت | دقت 0.5
﷼11.000.000
توضیحات

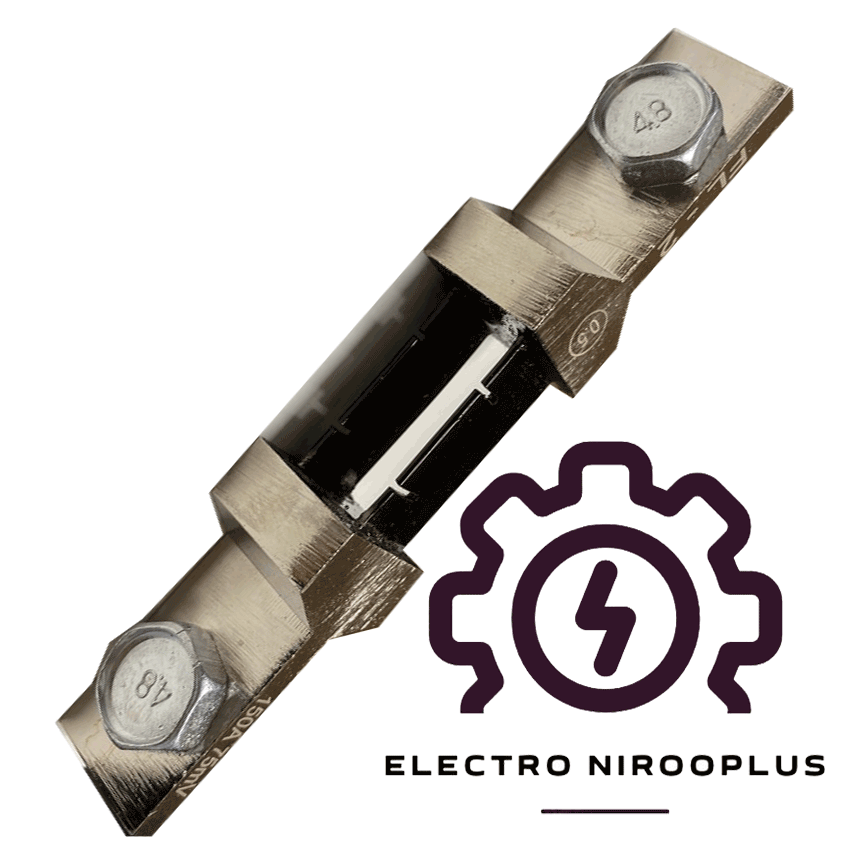

مقاومت شنت 150 آمپر 75 میلیولت | دقت 0.5
مقاومت شنت 150 آمپر با مقدار افت ولتاژ 75 میلیولت و دقت 0.5، یکی از اجزای کلیدی برای اندازهگیری جریانهای بالا
در سیستمهای صنعتی، تابلوهای برق، اینورترها و تجهیزات مانیتورینگ به شمار میرود. این شنت با طراحی مناسب، امکان تبدیل جریان به ولتاژ قابل اندازهگیری
را فراهم میکند تا بتوانید با دقت مناسب، جریان را پایش و کنترل کنید.
معرفی مقاومت شنت
مقاومت شنت بهصورت سری در مسیر جریان نصب میشود و با عبور جریان، ولتاژ بسیار کوچکی در دو سر آن ایجاد میگردد. در این مدل،
ولتاژ نامی شنت برابر 75mV است که برای استفاده در مدارهای اندازهگیری جریان (با آمپلیفایرها یا ترنسدیوسرهای جریان)
بسیار رایج و کاربردی است. دقت 0.5 نیز نشاندهنده کیفیت و قابلیت اطمینان در اندازهگیری است.
ویژگیها و مزایای کلیدی
- محدوده جریان: مناسب تا 150 آمپر برای کاربردهای جریان بالا.
- افت ولتاژ نامی: 75 میلیولت برای خروجی ولتاژی قابل اندازهگیری.
- دقت اندازهگیری: 0.5 (مناسب برای پایش صنعتی و کنترلهای مبتنی بر جریان).
- کاربرد در اندازهگیری: مناسب برای مدارهای سنجش جریان با ADC/ترنسدیوسر.
- پایداری در عملکرد: کمک به کاهش خطا در خوانش جریان با توجه به طراحی شنت.
- طراحی صنعتی: مناسب برای نصب در تابلو و مسیرهای قدرت.
کاربردها در صنعت
این مقاومت شنت در سیستمهای زیر استفاده میشود:
- پایش جریان در تابلوهای برق و کنترل صنعتی
- اندازهگیری جریان در سیستمهای موتور و درایوها (مثل اینورترها)
- کنتورینگ و دیتالاگرهای صنعتی
- اندازهگیری جریان در پروژههای کنترل توان و انرژی
- مدارهای حفاظت و آلارم بر اساس جریان
جدول مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| نوع قطعه | مقاومت شنت جریان |
| جریان نامی | 150 آمپر |
| افت ولتاژ نامی | 75 میلیولت |
| دقت | 0.5 |
| کاربرد | اندازهگیری و پایش جریان در مدارهای صنعتی |
نکات مهم در انتخاب و نصب
- خوانش ولتاژ: به دلیل کوچک بودن مقدار ولتاژ خروجی (75mV)، استفاده از مدار اندازهگیری مناسب (آمپلیفایر/ترنسدیوسر) ضروری است.
- اتصالات: محل نصب و نوع اتصال (کابلکشی و کیفیت لحیم/پیچ) روی افت ولتاژ و خطا اثر میگذارد.
- پراکندگی توان: شنت در جریان نامی توان قابل توجهی تولید میکند؛ حتماً به ظرفیت حرارتی و نوع نصب توجه کنید.
- کالیبراسیون: برای دستیابی به دقت 0.5، در طراحی مسیر اندازهگیری و کالیبراسیون اولیه دقت داشته باشید.
- ایمنی الکتریکی: در تابلوهای قدرت، رعایت عایقکاری، فیوز مناسب و دستورالعملهای استاندارد توصیه میشود.
نتیجهگیری
مقاومت شنت 150 آمپر با افت ولتاژ 75 میلیولت و دقت 0.5، گزینهای مناسب برای اندازهگیری دقیق جریانهای بالا در کاربردهای صنعتی است.
اگر طراحی شما نیازمند تبدیل جریان به سیگنال ولتاژی قابل تحلیل باشد، این شنت میتواند انتخاب مطمئنی برای پایش و کنترل فراهم کند.
