مقاومت شنتمقاومت شنت برای اندازه گیری دقیق جریان و استفاده در مدارهای اندازه گیری و کنترل جریان کاربرد دارد. در این دسته می توانید مدل های مختلف مقاومت شنت را بر اساس آمپر و میلی ولت مشاهده و انتخاب کنید.راهنمای خرید مقاومت شنت و انتخاب مدل مناسب

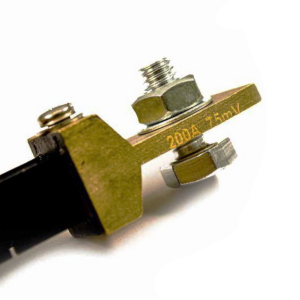

مقاومت شنت 200 آمپر 75 میلی ولت
انواع مقاومت شنت | راهنمای انتخاب شنت آمپرمتر و کاربرد آن
آشنایی با مقاومت شنت، انواع شنت 60 و 75 میلی ولت، نحوه عملکرد، کاربردها و نکات مهم هنگام خرید شنت آمپرمتر
مقاومت شنت چیست؟
مقاومت شنت یکی از قطعات مهم در مدارهای اندازه گیری جریان الکتریکی است که برای اندازه گیری جریان های عبوری از مدار مورد استفاده قرار می گیرد.
شنت در واقع یک مقاومت با مقدار بسیار پایین است که با عبور جریان از آن، مقدار مشخصی افت ولتاژ ایجاد می کند.
این افت ولتاژ توسط آمپرمتر، آمپرمتر دیجیتال، آمپر متر آنالوگ یا نمایشگر جریان اندازه گیری شده و مقدار جریان عبوری محاسبه می شود.
مقاومت های شنت در تجهیزات مختلفی مانند تابلوهای برق صنعتی، منابع تغذیه، سیستم های باتری، شارژرها، تجهیزات اندازه گیری، ماشین آلات صنعتی و سیستم های کنترل کاربرد دارند.
انتخاب صحیح شنت اهمیت زیادی دارد، زیرا جریان نامی و ولتاژ شنت باید با آمپرمتر یا نمایشگر جریان مورد استفاده سازگار باشد.
فرمول محاسبه مقاومت شنت
R = V ÷ I
به عنوان مثال، مقاومت یک شنت 100 آمپر 75 میلی ولت حدود
0.00075 اهم
است.
انواع مقاومت شنت
مقاومت های شنت را می توان بر اساس جریان نامی، ولتاژ خروجی، دقت و کاربرد دسته بندی کرد.
دو مقدار 60 میلی ولت و 75 میلی ولت از مدل های رایج در سیستم های اندازه گیری جریان هستند.
1. مقاومت شنت 75 میلی ولت
شنت 75 میلی ولت یکی از پرکاربردترین انواع شنت در مدارهای اندازه گیری جریان است.
این شنت ها در جریان های مختلف تولید می شوند و برای اتصال به آمپرمترها و نمایشگرهایی که ورودی 75 میلی ولت دارند مورد استفاده قرار می گیرند.
در حال حاضر چند مدل از مقاومت شنت 75 میلی ولت در نیروپلاس قابل بررسی است:
2. مقاومت شنت 60 میلی ولت
مقاومت شنت 60 میلی ولت نیز برای اندازه گیری جریان در مدارهای مختلف استفاده می شود.
این مدل برای آمپرمترها و نمایشگرهایی مناسب است که ورودی آنها بر اساس افت ولتاژ 60 میلی ولت طراحی شده است.
یکی از مدل های موجود:
جدول انواع شنت موجود
| مدل شنت | جریان نامی | افت ولتاژ | دقت | کاربرد |
|---|---|---|---|---|
| شنت 40 آمپر | 40A | 60mV | 0.5% | اندازه گیری جریان |
| شنت 100 آمپر | 100A | 75mV | 0.5% | آمپرمتر و تابلو برق |
| شنت 150 آمپر | 150A | 75mV | 0.5% | تجهیزات صنعتی |
| شنت 200 آمپر | 200A | 75mV | - | جریان های بالا |
شنت چگونه جریان را اندازه گیری می کند؟
اساس عملکرد شنت بر پایه قانون اهم است.
زمانی که جریان از مقاومت شنت عبور می کند، یک افت ولتاژ بسیار کوچک در دو سر آن ایجاد می شود.
این ولتاژ توسط آمپرمتر یا مدار اندازه گیری دریافت شده و با توجه به مقدار مقاومت شنت، جریان محاسبه می شود.
مثال:
اگر یک شنت 100 آمپر 75 میلی ولت در مدار قرار داشته باشد، زمانی که جریان عبوری به 100 آمپر برسد،
افت ولتاژ دو سر شنت حدود 75 میلی ولت خواهد بود.
اگر یک شنت 100 آمپر 75 میلی ولت در مدار قرار داشته باشد، زمانی که جریان عبوری به 100 آمپر برسد،
افت ولتاژ دو سر شنت حدود 75 میلی ولت خواهد بود.
نکات مهم هنگام خرید مقاومت شنت
برای انتخاب شنت آمپرمتر مناسب، فقط توجه به مقدار آمپر کافی نیست.
چند مشخصه مهم باید قبل از خرید بررسی شود:
- جریان نامی: مانند 40، 100، 150 یا 200 آمپر.
- ولتاژ شنت: مانند 60 میلی ولت یا 75 میلی ولت.
- دقت: برای اندازه گیری دقیق جریان، دقت شنت اهمیت زیادی دارد.
- نوع آمپرمتر: ورودی دستگاه باید با مقدار میلی ولت شنت سازگار باشد.
- ابعاد شنت: ابعاد و فاصله ترمینال ها باید با محل نصب مطابقت داشته باشد.
- توان حرارتی: در جریان های بالا، شنت گرما تولید می کند و باید ظرفیت حرارتی مناسبی داشته باشد.
تفاوت شنت 60 میلی ولت و 75 میلی ولت
تفاوت اصلی شنت 60 میلی ولت و شنت 75 میلی ولت در مقدار افت ولتاژ نامی آنها است.
شنت 60 میلی ولت در جریان نامی خود افت ولتاژ 60 میلی ولت ایجاد می کند، در حالی که این مقدار در شنت 75 میلی ولت برابر با 75 میلی ولت است.
به همین دلیل، این دو شنت همیشه قابل جایگزینی با یکدیگر نیستند.
اگر آمپرمتر برای ورودی 75 میلی ولت طراحی شده باشد، استفاده از شنت 60 میلی ولت می تواند باعث نمایش نادرست جریان شود.
بنابراین ولتاژ ورودی آمپرمتر و مشخصات شنت باید حتما با یکدیگر مطابقت داشته باشند.
کاربردهای مقاومت شنت
تابلو برق
اندازه گیری جریان در تابلوهای صنعتی
سیستم باتری
اندازه گیری جریان شارژ و دشارژ
آمپرمتر
اتصال به آمپرمترهای دیجیتال و آنالوگ
منابع تغذیه
کنترل و اندازه گیری جریان خروجی
مقاومت شنت با سایزهای مختلف
در نیروپلاس امکان تامین مقاومت شنت با جریان ها و مشخصات مختلف وجود دارد.
اگر شنت مورد نظر شما در سایت موجود نیست، مشخصات آن را برای ما ارسال کنید.
برای سایزها و آمپراژهای دیگر مقاومت شنت، با نیروپلاس تماس بگیرید.
سوالات متداول درباره مقاومت شنت
مقاومت شنت چیست؟
مقاومت شنت یک مقاومت بسیار کم اهم است که برای اندازه گیری جریان از طریق اندازه گیری افت ولتاژ دو سر آن استفاده می شود.
شنت 75 میلی ولت برای چه آمپرمترهایی مناسب است؟
برای آمپرمترها و نمایشگرهای جریانی که ورودی آنها بر اساس سیگنال 75 میلی ولت طراحی شده است.
آیا شنت 60 میلی ولت را می توان جایگزین شنت 75 میلی ولت کرد؟
به صورت مستقیم خیر. مشخصات ورودی آمپرمتر باید با شنت جدید سازگار باشد و در صورت نیاز دستگاه باید متناسب با شنت مورد استفاده تنظیم یا کالیبره شود.
برای انتخاب شنت مناسب چه اطلاعاتی لازم است؟
مقدار جریان، ولتاژ شنت، دقت مورد نیاز، نوع آمپرمتر و در صورت اهمیت، ابعاد و نحوه نصب شنت باید مشخص باشد.
آیا شنت با آمپراژهای دیگر نیز موجود است؟
بله. برای سایزها و آمپراژهای دیگر مقاومت شنت که در سایت درج نشده است، با نیروپلاس تماس بگیرید تا امکان تامین و مشخصات مدل مورد نظر بررسی شود.
