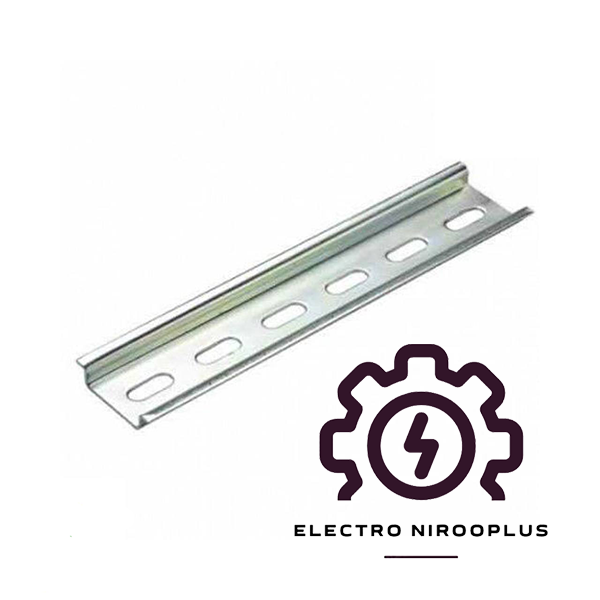

ریل تابلویی مینیاتوری ضخامت 1 | قیمت ریل مینیاتوری گالوانیزه و استیل

ریل تابلویی مینیاتوری یکی از ابزارهای حیاتی در صنعت برق برای نصب و ساماندهی تجهیزات الکتریکی مانند فیوزها، کلیدهای مینیاتوری، کنتاکتورها، تایمرها و ترمینال‌های ورودی/خروجی در تابلوهای برق و جعبه‌های تقسیم است.

این محصول با طراحی مستحکم و دقیق، از لغزش و خطای تجهیزات جلوگیری کرده و ایمنی سیستم‌های برقی را تضمین می‌کند.

ریل مینیاتوری یا ریل تابلویی یکی از اجزای کلیدی در تابلوهای برق و سیستم‌های الکتریکی است که برای نصب و ثابت نگه داشتن تجهیزات برقی مانند کلیدها، فیوزها، کنتاکتورها، تایمرها، رله‌ها و ترمینال‌های ورودی و خروجی استفاده می‌شود. این ریل‌ها به دلیل طراحی استاندارد و کاربردی، نقش مهمی در سازماندهی، ایمنی و سهولت نصب تجهیزات الکتریکی دارند.

در برق کشی ساختمان‌ ها از ابزارهایی مانند ریل تابلویی استفاده می‌گردد. در ساخت یک ساختمان سیستم و تجهیزات برق کشی بسیار حائز اهمیت می‌ باشد و نبود سیستم برق کشی مناسب ممکن است مشکلات عظیمی مانند برق گرفتگی و آتش سوزی را به دنبال داشته باشد ، بنابراین برای قرار دادن و ثابت نگه‌ داشتن انواع تجهیزات برقی مانند فیوز ، رله و دیگر تجهیزات الکتریکی درون تابلو برق از ریل مینیاتوری استفاده می‌کنند.

ویژگی‌های کلیدی ریل تابلویی مینیاتوری:
• جنس باکیفیت: تولید شده از استیل، استیل ضدزنگ، آلومینیوم یا گالوانیزه با روکش کروم یا ورق روغنی برای مقاومت در برابر خوردگی.
• انواع و اندازه‌ها: موجود در طول‌های 1 متری و 2 متری با ضخامت‌های متنوع (0.6، 0.8، 0.9، 1 و 1.5 میلی‌متر) و در دو نوع سوراخ‌دار و بدون سوراخ.
• طراحی متنوع: ارائه در دو مدل C شکل و U شکل، مناسب برای نیازهای مختلف صنعتی و ساختمانی.
• نصب آسان: امکان نصب با پیچ و مهره یا نقطه جوش برای اتصال محکم به سینی تابلو برق.
• کاربرد گسترده: ایده‌آل برای تابلوهای برق صنعتی، جعبه‌های تقسیم و سیستم‌های برقی ساختمانی.

مزایای استفاده از ریل مینیاتوری:
• افزایش ایمنی و کاهش خطر اتصالی و آتش‌سوزی.
• سازماندهی بهتر تجهیزات الکتریکی و صرفه‌جویی در فضا.
• امکان تعویض و جابجایی آسان تجهیزات.
• دوام بالا در برابر لرزش و شرایط محیطی سخت.

 – انواع ریل مینیاتوری
ریل‌های مینیاتوری از نظر شکل، جنس، ابعاد، ضخامت و نوع کاربرد به دسته‌های مختلفی تقسیم می‌شوند:
1. بر اساس شکل ظاهری
• ریل C شکل:
◦ رایج‌ترین نوع ریل مینیاتوری است.

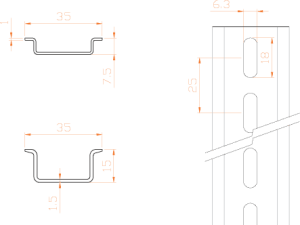

◦ در دو نوع عمق کم (1 سانتی‌متر) و عمق زیاد (2 سانتی‌متر) تولید می‌شود.
◦ مناسب برای نصب تجهیزات سنگین‌تر یا در فضاهای بزرگ‌تر (مانند ترمینال‌های مخابراتی).
• ریل U شکل:
◦ در گذشته برای ترمینال‌های باکالیتی استفاده می‌شد، اما امروزه کمتر رایج است.
◦ همچنان در برخی کاربردهای خاص مورد استفاده قرار می‌گیرد.
• ریل G شکل:
◦ نوع خاصی از ریل که برای تجهیزات خاص با طراحی متفاوت استفاده می‌شود.

 – کاربردهای ریل مینیاتوری :
ریل‌های مینیاتوری در صنایع و کاربردهای مختلفی استفاده می‌شوند، از جمله:
1 تابلوهای برق صنعتی و خانگی: برای نصب فیوزهای مینیاتوری، کلیدهای اتوماتیک، کنتاکتورها و تایمرها.
2 جعبه‌های تقسیم: برای سازماندهی و ثابت نگه داشتن ترمینال‌ها و سایر تجهیزات.
3 سیستم‌های کنترلی: در پنل‌های کنترلی برای نصب رله‌ها، منابع تغذیه و سایر تجهیزات کنترلی.
4 صنایع مخابراتی: برای نصب تجهیزات مخابراتی در فضاهای محدود.
5 دستگاه‌های CNC و پرینترهای سه‌بعدی: در برخی موارد برای ایجاد حرکت خطی دقیق.
6 صنایع پزشکی و دارویی: برای نصب تجهیزات دقیق در ماشین‌های اتوماتیک.

 – روش نصب ریل مینیاتوری
1 انتخاب ریل مناسب: با توجه به نوع تجهیزات، وزن آنها و شرایط محیطی، ریل مناسب (از نظر جنس، ضخامت و شکل) انتخاب می‌شود.

2 نصب ریل:
◦ ریل روی سطح مورد نظر (مانند سینی تابلو برق) قرار می‌گیرد.
◦ برای ریل‌های سوراخ‌دار، از پیچ و مهره یا پرچ برای اتصال استفاده می‌شود.
◦ برای ریل‌های بدون سوراخ، از جوش نقطه‌ای یا روش‌های دیگر استفاده می‌شود.
3 نصب تجهیزات: تجهیزات الکتریکی با مکانیزم‌های چنگالی یا کلیپسی روی ریل فیکس می‌شوند.

4 تعویض یا جابجایی: برای تعویض ریل یا تجهیزات، کافی است تجهیزات را از ریل جدا کرده و ریل را از سطح مورد نظر باز کنید.

چرا ریل تابلویی مینیاتوری بخریم؟
این محصول با استانداردهای بین‌المللی (مانند IEC60715 و EN50022) تولید شده ایران متال عرضه می‌شود. ریل‌های مینیاتوری در رنگ‌های سفید و ورشو و با ضخامت‌های مختلف، پاسخگوی نیازهای متنوع پروژه‌های برقی هستند. برای خرید عمده یا دریافت مشاوره تخصصی، با ما تماس بگیرید.
