ترمینال فشاری ارت رعد | 2.5 – 16
محدوده قیمت: ﷼725.000 تا ﷼1.239.000
ترمینال فشاری ارت رعد با رنگ سبز و زرد
- مناسب اتصال زمین در تابلو برق صنعتی. نصب سریع
- ایمن و مطابق استاندارد IEC.
- موجود در سایزهای 2.5 تا 16 میلی‌متر مربع.
توضیحات
ترمینال فشاری ارت رعد | ترمینال فشاری اتصال زمین برند Raad
ترمینال فشاری ارت رعد یکی از اجزای حیاتی در تابلوهای برق صنعتی و سیستم‌های حفاظتی است که جهت اتصال سیم ارت (زمین) به شاسی یا بدنه تابلو مورد استفاده قرار می‌گیرد. این ترمینال‌ها با مکانیزم فشاری (Push-In) و رنگ سبز-زرد استاندارد طراحی شده‌اند تا اتصال زمین به‌صورت ایمن، سریع و مطمئن برقرار گردد.
برند Raad به‌عنوان یکی از تولیدکنندگان برتر تجهیزات الکتریکی در ایران، با بهره‌گیری از مواد اولیه باکیفیت و طراحی مهندسی دقیق، ترمینال‌های ارت خود را مطابق با استانداردهای بین‌المللی تولید می‌کند.
ساختار و عملکرد

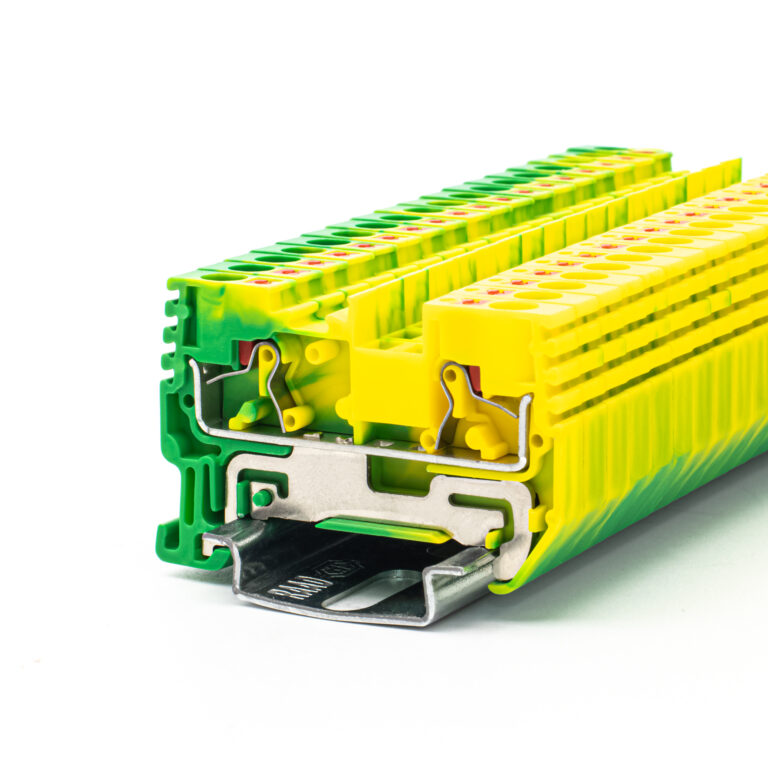

ترمینال ارت رعد از نظر ساختار مشابه ترمینال‌های فشاری معمولی است، با این تفاوت که دارای پین فلزی اتصال به ریل (DIN Rail) می‌باشد تا ارتباط الکتریکی با بدنه تابلو را برقرار کند. بدنه ترمینال از جنس پلی‌آمید مقاوم در برابر حرارت ساخته شده و رنگ سبز و زرد آن نشانگر اتصال به زمین است.
این ترمینال به‌صورت مستقیم بر روی ریل نصب شده و بدون نیاز به پیچ یا ابزار خاص، با فشار دادن سیم، اتصال برقرار می‌شود. استفاده از مکانیزم فشاری علاوه بر صرفه‌جویی در زمان، خطر شل شدن یا قطع اتصال را نیز کاهش می‌دهد.
ویژگی‌ها و مشخصات فنی
- برند سازنده: Raad
- نوع اتصال: فشاری (Push-In)
- رنگ بدنه: سبز و زرد (استاندارد ارت)
- جنس بدنه: پلی‌آمید مقاوم در برابر شعله و حرارت
- جنس هادی: مس قلع‌اندود با رسانایی بالا
- نوع نصب: روی ریل DIN
- مقاومت عایقی: بالاتر از 100 مگااهم
- دمای کاری: -40 تا +105 درجه سانتی‌گراد
- استانداردها: IEC 60947-7-2 و RoHS
جدول مشخصات ترمینال‌های ارت رعد (Push-In Earth Terminal)
| ردیف | مدل ترمینال | سطح مقطع (mm²) | جریان نامی (A) | ولتاژ نامی (V) | رنگ بدنه | ابعاد تقریبی (mm) | توضیحات |
|---|---|---|---|---|---|---|---|
| 1 | Raad Push Earth 2.5 | 2.5 | 24 | 800 | سبز و زرد | 41×36×5 | مناسب برای سیم‌های ارت تا 2.5mm² — نصب سریع و ایمن روی ریل |
| 2 | Raad Push Earth 4 | 4 | 32 | 800 | سبز و زرد | 45×40×6 | اتصال زمین برای مدارهای کنترلی و تابلوهای کوچک |
| 3 | Raad Push Earth 6 | 6 | 41 | 800 | سبز و زرد | 48×41×7 | ترمینال مقاوم با ظرفیت عبور جریان متوسط برای کاربردهای صنعتی |
| 4 | Raad Push Earth 10 | 10 | 57 | 800 | سبز و زرد | 50×43×8 | ویژه سیم‌های ضخیم‌تر و مدارهای حفاظتی قدرتی |
| 5 | Raad Push Earth 16 | 16 | 76 | 800 | سبز و زرد | 55×48×9 | قابل استفاده در سیستم‌های ارت اصلی و تابلو برق‌های صنعتی سنگین |
کاربردها
ترمینال‌های ارت رعد برای تمامی سیستم‌هایی که نیاز به اتصال زمین دارند، مناسب هستند. از جمله کاربردهای آن می‌توان به تابلوهای برق، مراکز داده، سیستم‌های حفاظتی، ماشین‌آلات صنعتی، سیستم‌های روشنایی، و مراکز کنترل اشاره کرد. این ترمینال‌ها تضمین می‌کنند که در صورت بروز خطای الکتریکی، جریان ناخواسته از مسیر امن تخلیه شده و از آسیب به تجهیزات جلوگیری شود.
مزایای ترمینال ارت رعد
- اتصال ایمن سیم ارت به بدنه تابلو برق
- نصب سریع بدون ابزار
- مقاوم در برابر لرزش و شرایط محیطی
- قابلیت اتصال سیم افشان یا مفتول
- رعایت کامل استانداردهای ایمنی الکتریکی
- عمر مفید بالا و نگهداری آسان
جمع‌بندی
ترمینال ارت فشاری رعد ترکیبی از طراحی استاندارد، ایمنی بالا و سهولت نصب است. در پروژه‌های صنعتی که کیفیت و ایمنی اهمیت بالایی دارد، استفاده از ترمینال‌های ارت برند Raad اطمینان از عملکرد صحیح سیستم زمین را تضمین می‌کند.
این سری از ترمینال‌ها با رنگ سبز-زرد، دوام بالا و سازگاری کامل با سایر ترمینال‌های فشاری رعد، بهترین انتخاب برای تابلو برق‌ها و سیستم‌های ارت حرفه‌ای به شمار می‌رود.
توضیحات تکمیلی
| سایز |
16 ,10 ,6 ,4 ,2.5 |
|---|
